Zarządzanie wyświetlaniem obrazów na salach operacyjnych

Obserwujemy obecnie tendencję modernizacji i modyfikacji sal operacyjnych z sal tradycyjnych/dedykowanych dla danych oddziałów na sale hybrydowe, które można wykorzystywać do wielu różnych interwencji interdyscyplinarnych i konwencjonalnych. W takich przypadkach sale operacyjne muszą zostać doposażone m.in. w systemy wizualizacji, oparte o różnego typu monitory umieszczone na ścianach sal, lub na kolumnach w obrębie stołu operacyjnego.

Ciągle rośnie też liczba urządzeń medycznych wykorzystywanych na sali operacyjnej, a w związku z tym zwiększa się również ilość przetwarzanych danych. Personel lekarski korzysta, podczas zabiegów, z ogromnej liczby obrazów z wysoce wyspecjalizowanej aparatury, jak również z bazy danych szpitala.

Potrzebny jest więc scentralizowany system zarządzania wyświetlanymi obrazami

Możliwe scenariusze połączeń urządzeń

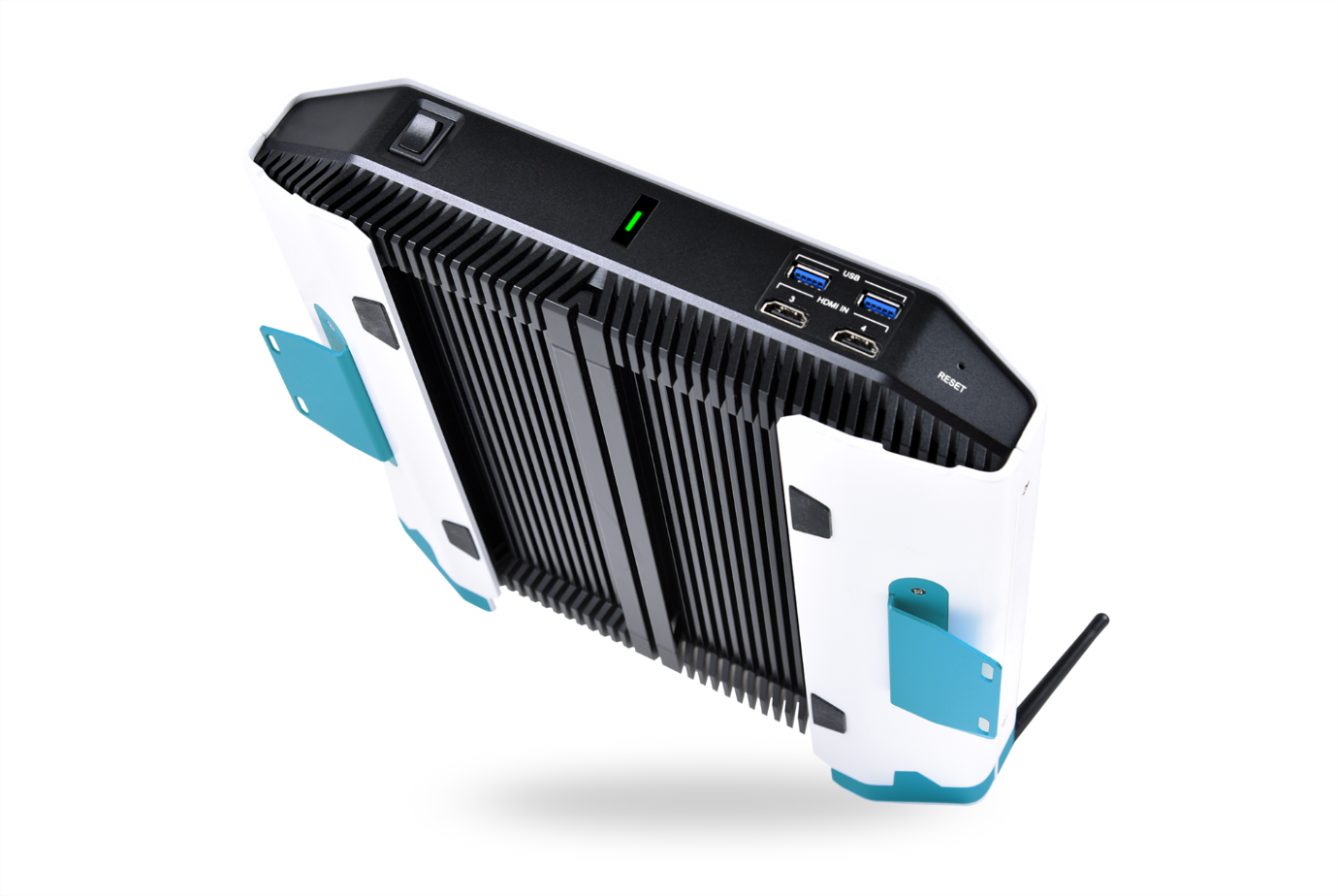

EMBITRON MBT-07-01 system zarządzania wyświetlaniem obrazów na sali operacyjnej z funkcją nagrywania i archiwizowania sekwencji wideo z certyfikatem urządzenia medycznego.

System autonomiczny w postaci mikro komputera z własnym systemem operacyjnym i zaimplementowanym oprogramowaniem zarządzającym wszystkimi danymi do wyświetlenia. Wbudowane predefiniowane układy prezentacji obrazów, jak również dowolnie definiowane przez lekarzy. Zmiany mogą być błyskawicznie wprowadzane poprzez terminal (podłączenie RS-232), dedykowany panel sterujący (8 dowolnie definiowanych klawiszy), lub poprzez monitor z panelem dotykowym. Możliwość nagrywania na wewnętrznych dyskach sekwencji wideo z prowadzonej interwencji z dodatkowymi słownymi komentarzami lub zdjęciami.

Najważniejsze funkcjonalności

• 4 wejścia wideo (o rozdzielczości 4K) do przechwycenia obrazów z 4 różnych źródeł: angiografia, CT, MRI, endoskopia, mikrochirurgia i in.;
• 3 wyjścia wideo (o rozdzielczości 4K) do podłączenia 3 monitorów (również z panelami dotykowymi). Możliwe opcje: monitor zarządzający z panelem dotykowym, monitor (lub dwa monitory) wyświetlający żądane obrazy medyczne o dużych przekątnych (55”, 65”), przesył sygnału wideo na sale konferencyjne, do zdalnych konsultacji, poprzez interfejs HDBT;
• 2 porty RJ45 (w tym jeden z 4kV izolacją galwaniczną) do podłączenia do szpitalnych sieci HIS i RIS i importu potrzebnych informacji o pacjencie, obrazów medycznych. Również do transferu zapisanych plików wideo z przeprowadzonych zabiegów do archiwum szpitala (jako uzupełniającą dokumentację medyczną);
• 2 dyski (NVMe lub SATA) do nagrywania sekwencji wideo z interwencji chirurgicznych;
• pasywne chłodzenie systemu;
• izolowane galwanicznie złącza: HDMI, RS-232, LAN, USB;
• slot na Movidius AI Module.
