Systemy obrazowania na salach operacyjnych

Systemy modułowe to rewolucja na rynku.

Obserwujemy obecnie tendencję modernizacji i modyfikacji sal operacyjnych z sal tradycyjnych/dedykowanych dla danych oddziałów na sale hybrydowe, które można wykorzystywać do wielu różnych interwencji interdyscyplinarnych i konwencjonalnych (zobacz: nagrywanie obrazów na sali operacyjnej). W takich przypadkach sale operacyjne w większości muszą zostać doposażone w systemy wizualizacji, oparte o różnego typu monitory umieszczone na ścianach sal, lub na kolumnach w obrębie stołu operacyjnego.

Monitory wbudowywane lub wieszane na ścianach sali operacyjnej

W znanych rozwiązaniach wiodących producentów monitorów, można znaleźć nieliczne propozycje ściśle określonych konfiguracji dwumonitorowych. Zawężało to w znaczący sposób możliwość doboru rozwiązania. Zamawiający (szpital) musiał raczej dostosować się do rozwiązania niż producent/”rozwiązanie” do konkretnych wymogów szpitala.

Firma Embitron wprowadza do oferty modułowy system wizualizacji obrazu na salach operacyjnych MBT-1000.XX.DOR. System może składać się z dwóch lub trzech monitorów.

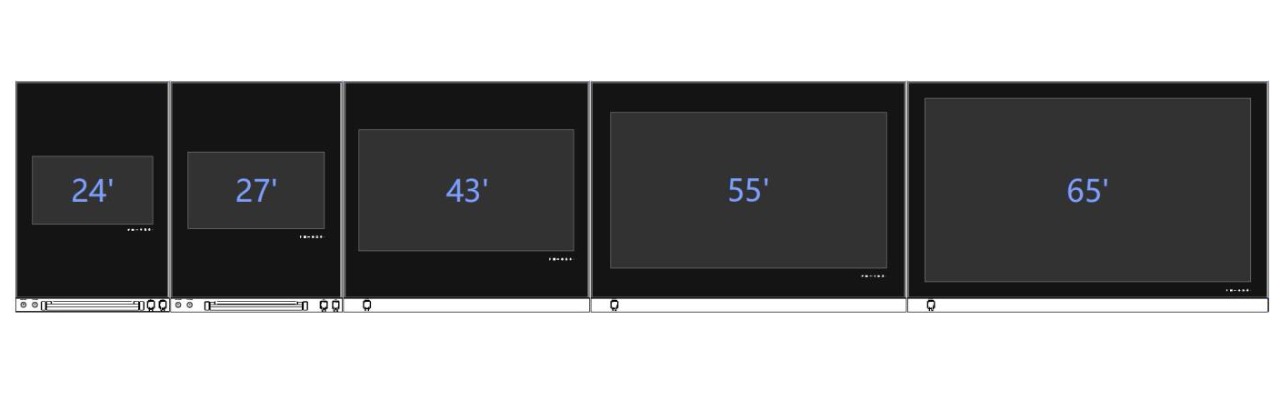

Możliwe do wyboru wielkości/przekątne monitorów, systemu modułowego.

Cały system możemy podzielić na dwa główne elementy:

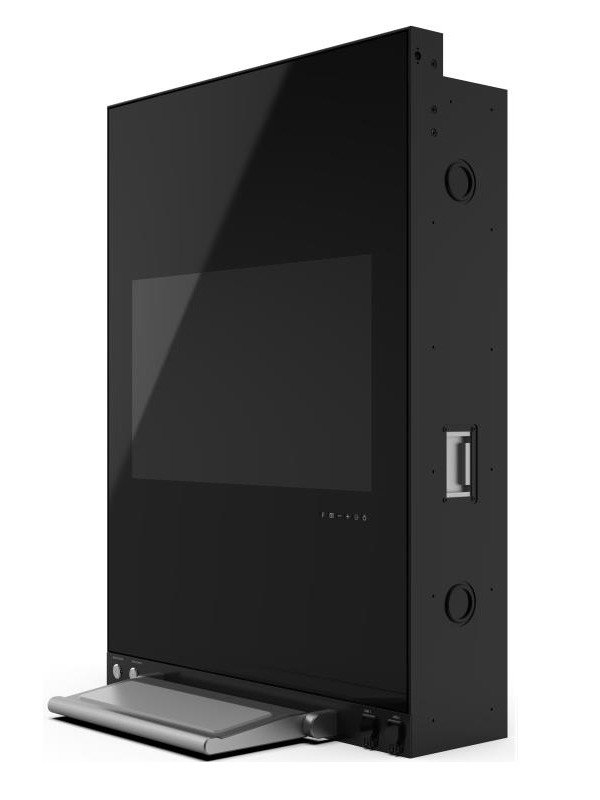

System/monitor zarządzający wyświetlanymi obrazami

Do wyboru mamy dwa moduły z monitorami o przekątnych 24” lub 27”. Wyposażone są one w klawiaturę z aseptyczna  silikonową powłoką i gładzikiem. Klawiatura na aluminiowym panelu ma możliwość składania, tak by nie przeszkadzała podczas zabiegów. Ekran dotykowy PCAP na monitorach sprawia, że interakcja jest szybsza i bardziej intuicyjna. Do dyspozycji mamy również  zewnętrzne złącza USB 3.0.

Z obudową może być zintegrowana kamera umożliwiająca wideo konsultacje podczas zabiegów.

Monitory wyposażone są w panele LCD o wysokiej jasności (600 cd/m2) i kontraście (1000:1), z antyodblaskową powłoką. Mogą wyświetlać obrazy w trybie DICOM. Przeczytaj więcej o zarządzaniu wyświetlaniem obrazów na sali operacyjnej.

Do Państwa dyspozycji mamy moduły z ekranami o przekątnych: 43”, 55” i 65”. Wszystkie proponowane monitory mają rozdzielczość 4K (3840 x 2160 / 60Hz). Predefiniowanych jest 5 trybów wyświetlania obrazów: linearny, Gamma: 1,8, 2.0, 2.2, 2.4, oraz zgodnie ze specyfikacją krzywej DICOM. Ekran ma powłokę redukującą odbicia i refleksy świetlne (AntiGlare), o twardości 3H co zabezpiecza ją przed uszkodzeniami mechanicznymi. System ma możliwość wyświetlania wielu obrazów jednocześnie w trybach: PiP i PbP. System ALS (Automatic Luminance Stabilization) utrzymuje parametry ekranu na niezmienionym poziomie dla prawidłowego odwzorowania obrazów DICOM.

Monitor o przekątnej 55” ma bardzo wysoką jasność – 800 cd/m2 i kontrast 1200:1 co sprawia, że obraz jest doskonale czytelny w warunkach jasno oświetlonej sali operacyjnej. 12-bit tablice LUT (wzorce barw) i ekran wyświetlający zdjęcia z 10-bitową dokładnością (1.07 miliarda odcieni) pozwalają bardzo precyzyjnie odwzorować najdrobniejsze szczegóły badań.

Wpięcie monitorów w system HIS i RIS szpitala

MBT-1000.XX.DOR – jest połączony ze wszystkimi systemami informatycznymi szpitala takimi jak HIS i RIS. W każdej chwili możemy „sięgnąć” po żądane przez chirurga dane pacjenta, badania, zdjęcia z różnych modalności. Wyświetlane mogą być również wszystkie wykonywane na bieżąco (na sali operacyjnej) badania.

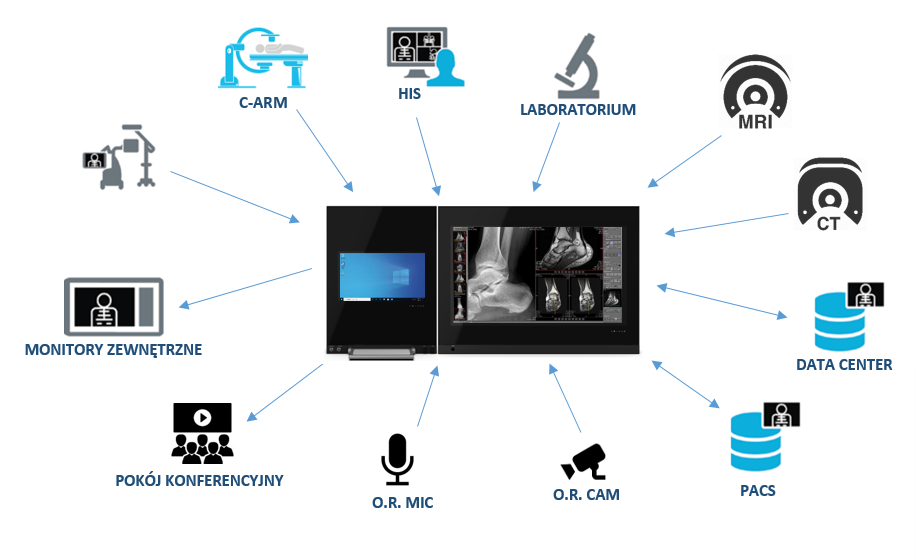

Schemat ideowy działania systemu wizualizacji badań MBT-1000.55.DOR w ramach OR szpitala.

Komputer sterujący wyświetlanymi badaniami MBT-07-XX.

Zarządzaniem przepływem danych/obrazów pomiędzy systemami informatycznymi szpitala a monitorami wyświetlającymi obrazy, przejmuje komputer zainstalowany w module sterującym MBT-1000.XX.DOR (moduły z monitorami 24”/27”). MiniPC wyposażony jest w procesor Intel i5/i7, pamięć RAM 32GB, dyski SSD/M.2, 3 x Intel i225-2.5G LAN i opcjonalnie zewnętrzną kartę SIM.
Komputer ma trzy złącza HDMI, 4 x USB 3.0, 2 x COM (RS-232), line out (3.5mm Jack).
Pasywne chłodzenie zapewnia cichą pracę i eliminuje cyrkulację powietrza, niepożądaną na salach operacyjnych.
Użyte podzespoły mają wieloletnie cykle produkcyjne i typu przemysłowego.
